Nota: Las crimpadoras FX32 y FX20 no incluyen el rack para dados ni el pedal, estos se venden por saparado.
IDEAL PARA TRABAJO EN CAMPO

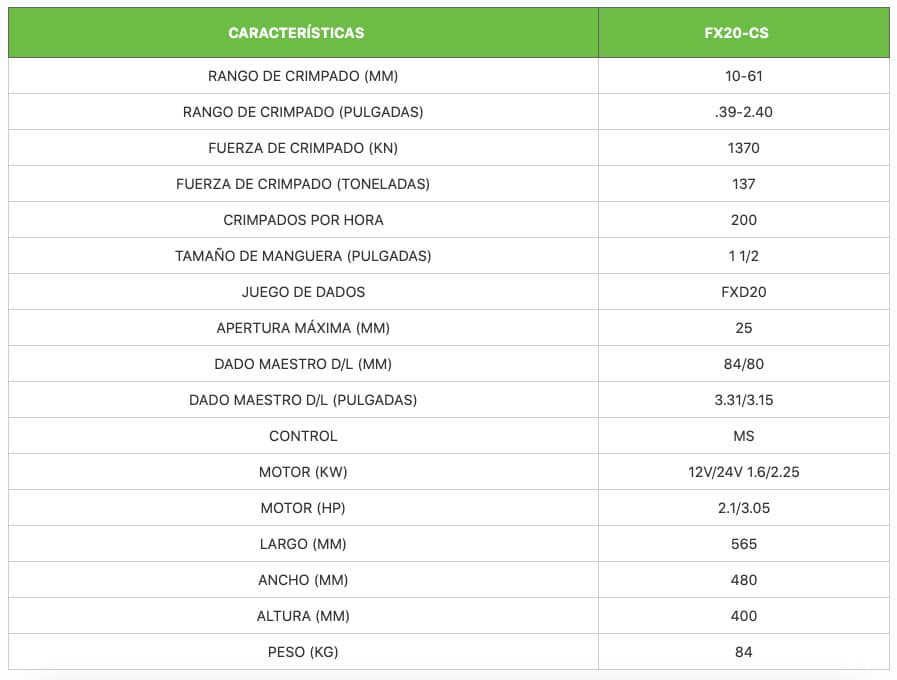

| CARACTERÍSTICAS | FX20-CS |
|---|---|
| RANGO DE CRIMPADO (MM) | 10-61 |
| RANGO DE CRIMPADO (PULGADAS) | .39-2.40 |
| FUERZA DE CRIMPADO (KN) | 1370 |
| FUERZA DE CRIMPADO (TONELADAS) | 137 |
| CRIMPADOS POR HORA | 200 |
| TAMAÑO DE MANGUERA (PULGADAS) | 1 1/2 |
| JUEGO DE DADOS | FXD20 |
| APERTURA MÁXIMA (MM) | 25 |
| DADO MAESTRO D/L (MM) | 84/80 |
| DADO MAESTRO D/L (PULGADAS) | 3.31/3.15 |
| CONTROL | MS |
| MOTOR (KW) | 12V/24V 1.6/2.25 |
| MOTOR (HP) | 2.1/3.05 |
| LARGO (MM) | 565 |
| ANCHO (MM) | 480 |
| ALTURA (MM) | 400 |
| PESO (KG) | 84 |
| CARACTERÍSTICAS | FX20 |
|---|---|
| RANGO DE CRIMPADO (MM) | 10-61 |
| RANGO DE CRIMPADO (PULGADAS) | .39-2.40 |
| FUERZA DE CRIMPADO (KN) | 1370 |
| FUERZA DE CRIMPADO (TONELADAS) | 137 |
| CRIMPADOS POR HORA | 600/850 |
| TAMAÑO DE MANGUERA (PULGADAS) | 1 1/2 |
| JUEGO DE DADOS | FXD20 |
| APERTURA MÁXIMA (MM) | 25 |
| DADO MAESTRO D/L (MM) | 84/80 |
| DADO MAESTRO D/L (PULGADAS) | 3.31/3.15 |
| CONTROL | MS/UC |
| MOTOR (KW) | 220 V |
| MOTOR (HP) | 4 |
| LARGO (MM) | 760 |
| ANCHO (MM) | 560 |
| ALTURA (MM) | 800 |
| PESO (KG) | 161 |

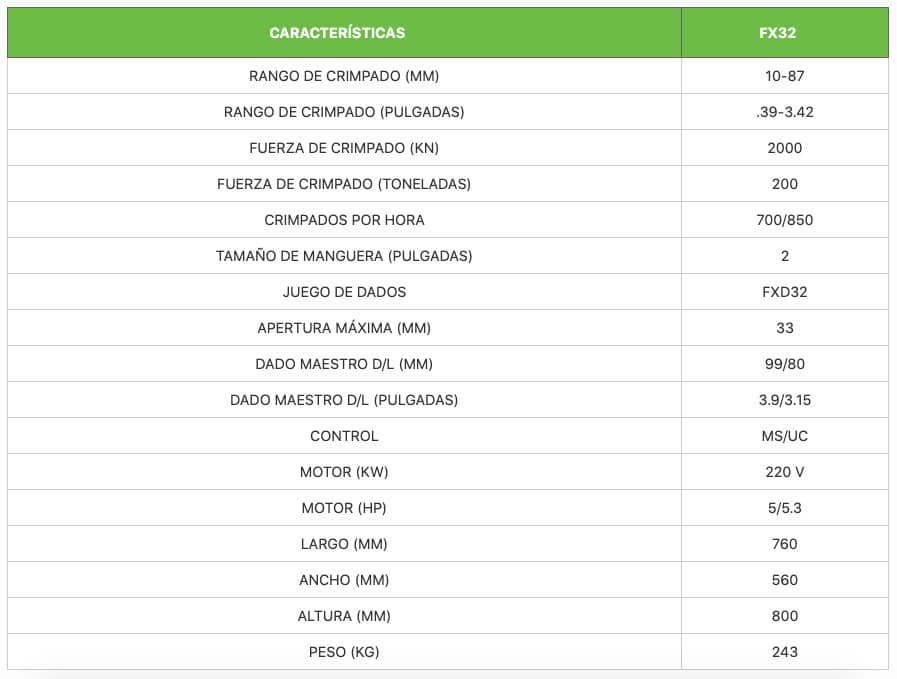

| CARACTERÍSTICAS | FX32 |
|---|---|
| RANGO DE CRIMPADO (MM) | 10-87 |
| RANGO DE CRIMPADO (PULGADAS) | .39-3.42 |
| FUERZA DE CRIMPADO (KN) | 2000 |
| FUERZA DE CRIMPADO (TONELADAS) | 200 |
| CRIMPADOS POR HORA | 700/850 |
| TAMAÑO DE MANGUERA (PULGADAS) | 2 |
| JUEGO DE DADOS | FXD32 |
| APERTURA MÁXIMA (MM) | 33 |
| DADO MAESTRO D/L (MM) | 99/80 |
| DADO MAESTRO D/L (PULGADAS) | 3.9/3.15 |
| CONTROL | MS/UC |
| MOTOR (KW) | 220 V |
| MOTOR (HP) | 5/5.3 |
| LARGO (MM) | 760 |
| ANCHO (MM) | 560 |
| ALTURA (MM) | 800 |
| PESO (KG) | 243 |

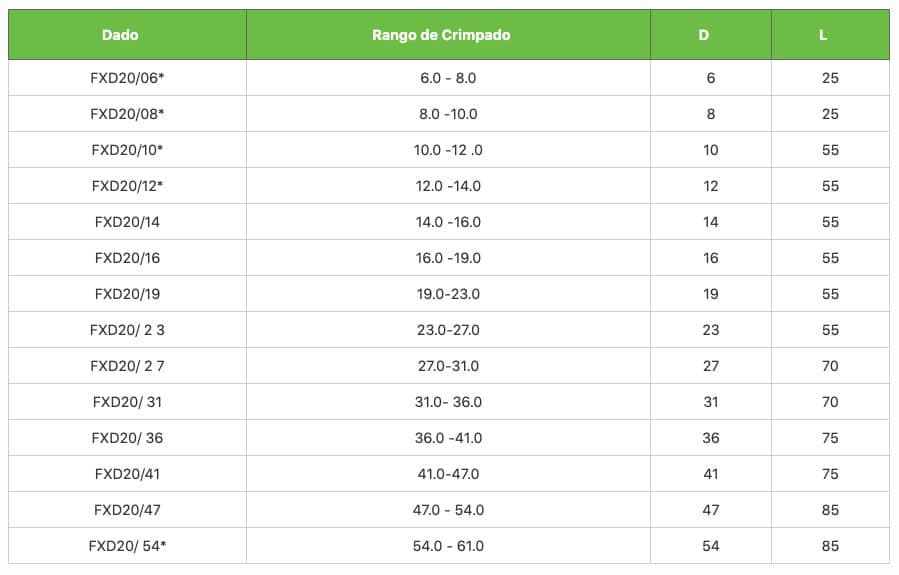

| Dado | Rango de Crimpado | D | L |
|---|---|---|---|
| FXD20/06* | 6.0 - 8.0 | 6 | 25 |
| FXD20/08* | 8.0 -10.0 | 8 | 25 |
| FXD20/10* | 10.0 -12 .0 | 10 | 55 |
| FXD20/12* | 12.0 -14.0 | 12 | 55 |
| FXD20/14 | 14.0 -16.0 | 14 | 55 |
| FXD20/16 | 16.0 -19.0 | 16 | 55 |
| FXD20/19 | 19.0-23.0 | 19 | 55 |
| FXD20/ 2 3 | 23.0-27.0 | 23 | 55 |
| FXD20/ 2 7 | 27.0-31.0 | 27 | 70 |
| FXD20/ 31 | 31.0- 36.0 | 31 | 70 |
| FXD20/ 36 | 36.0 -41.0 | 36 | 75 |
| FXD20/41 | 41.0-47.0 | 41 | 75 |
| FXD20/47 | 47.0 - 54.0 | 47 | 85 |
| FXD20/ 54* | 54.0 - 61.0 | 54 | 85 |

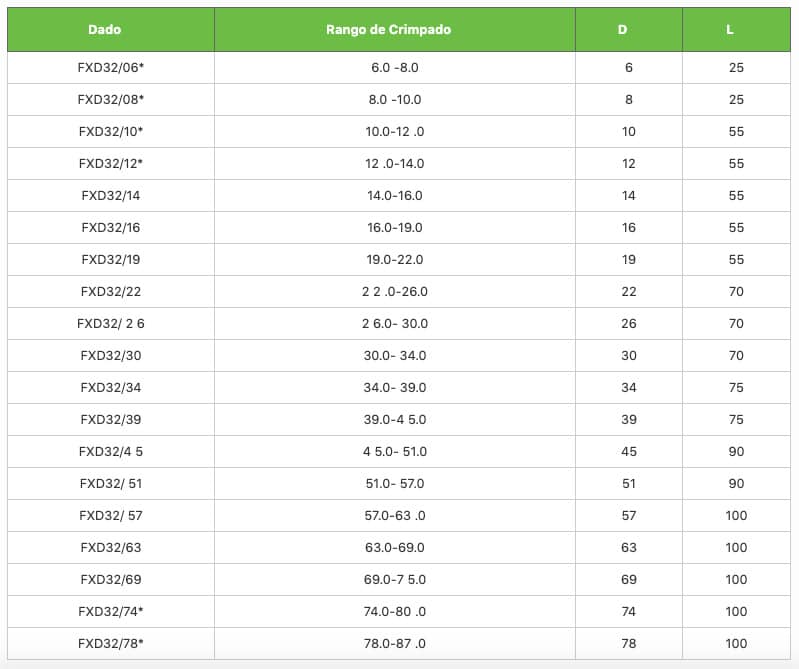

| Dado | Rango de Crimpado | D | L |
|---|---|---|---|
| FXD32/06* | 6.0 -8.0 | 6 | 25 |
| FXD32/08* | 8.0 -10.0 | 8 | 25 |
| FXD32/10* | 10.0-12 .0 | 10 | 55 |
| FXD32/12* | 12 .0-14.0 | 12 | 55 |
| FXD32/14 | 14.0-16.0 | 14 | 55 |
| FXD32/16 | 16.0-19.0 | 16 | 55 |
| FXD32/19 | 19.0-22.0 | 19 | 55 |
| FXD32/22 | 2 2 .0-26.0 | 22 | 70 |
| FXD32/ 2 6 | 2 6.0- 30.0 | 26 | 70 |
| FXD32/30 | 30.0- 34.0 | 30 | 70 |
| FXD32/34 | 34.0- 39.0 | 34 | 75 |
| FXD32/39 | 39.0-4 5.0 | 39 | 75 |
| FXD32/4 5 | 4 5.0- 51.0 | 45 | 90 |
| FXD32/ 51 | 51.0- 57.0 | 51 | 90 |
| FXD32/ 57 | 57.0-63 .0 | 57 | 100 |
| FXD32/63 | 63.0-69.0 | 63 | 100 |
| FXD32/69 | 69.0-7 5.0 | 69 | 100 |
| FXD32/74* | 74.0-80 .0 | 74 | 100 |
| FXD32/78* | 78.0-87 .0 | 78 | 100 |

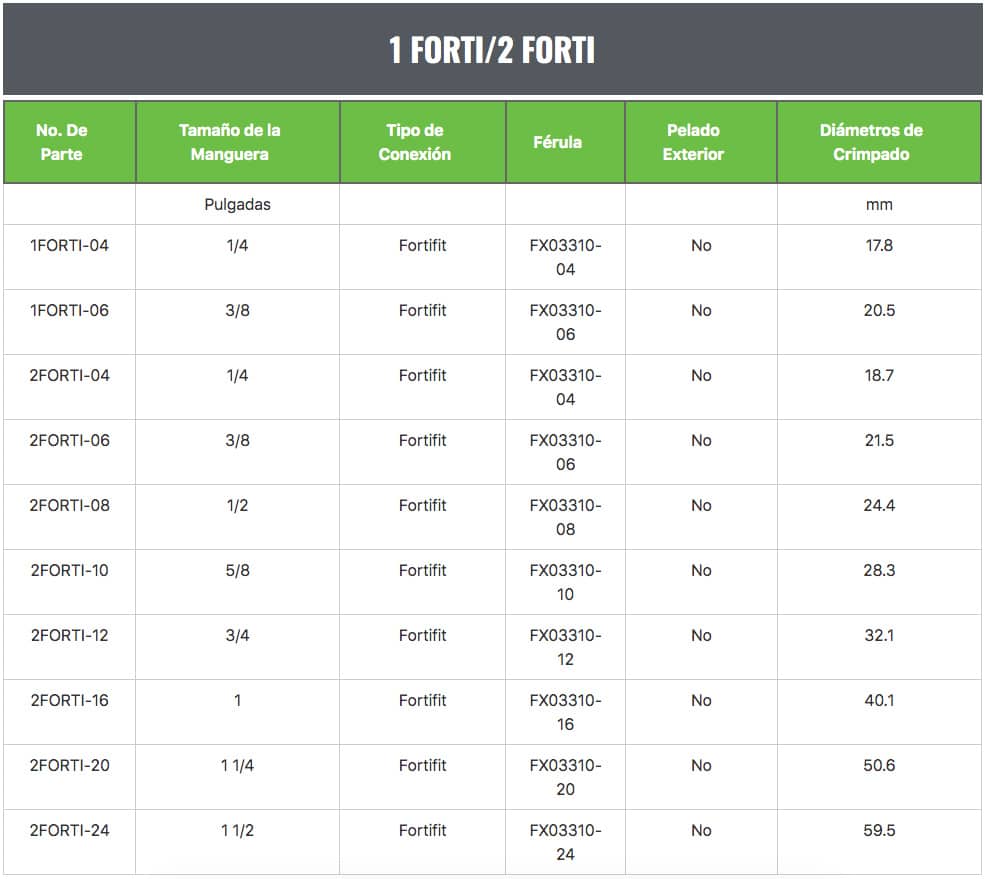

| No. De Parte | Tamaño de la Manguera | Tipo de Conexión | Férula | Pelado Exterior | Diámetros de Crimpado |
|---|---|---|---|---|---|
| Pulgadas | mm | ||||
| 1FORTI-04 | 1/4 | Fortifit | FX03310-04 | No | 17.8 |
| 1FORTI-06 | 3/8 | Fortifit | FX03310-06 | No | 20.5 |
| 2FORTI-04 | 1/4 | Fortifit | FX03310-04 | No | 18.7 |
| 2FORTI-06 | 3/8 | Fortifit | FX03310-06 | No | 21.5 |
| 2FORTI-08 | 1/2 | Fortifit | FX03310-08 | No | 24.4 |
| 2FORTI-10 | 5/8 | Fortifit | FX03310-10 | No | 28.3 |
| 2FORTI-12 | 3/4 | Fortifit | FX03310-12 | No | 32.1 |
| 2FORTI-16 | 1 | Fortifit | FX03310-16 | No | 40.1 |
| 2FORTI-20 | 1 1/4 | Fortifit | FX03310-20 | No | 50.6 |
| 2FORTI-24 | 1 1/2 | Fortifit | FX03310-24 | No | 59.5 |
Tolerancia de Crimpado: 0/-0.2 mm

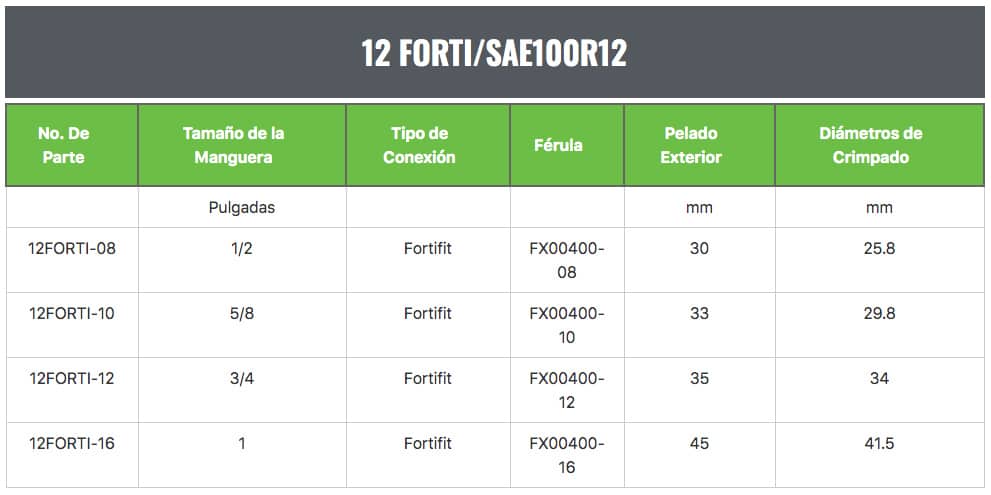

| No. De Parte | Tamaño de la Manguera | Tipo de Conexión | Férula | Pelado Exterior | Diámetros de Crimpado |
|---|---|---|---|---|---|
| Pulgadas | mm | mm | |||
| 12FORTI-08 | 1/2 | Fortifit | FX00400-08 | 30 | 25.8 |
| 12FORTI-10 | 5/8 | Fortifit | FX00400-10 | 33 | 29.8 |
| 12FORTI-12 | 3/4 | Fortifit | FX00400-12 | 35 | 34 |
| 12FORTI-16 | 1 | Fortifit | FX00400-16 | 45 | 41.5 |
Tolerancia de Crimpado: 0/-0.2 mm
Tolerancia de Pelado: ± 0.5 mm
